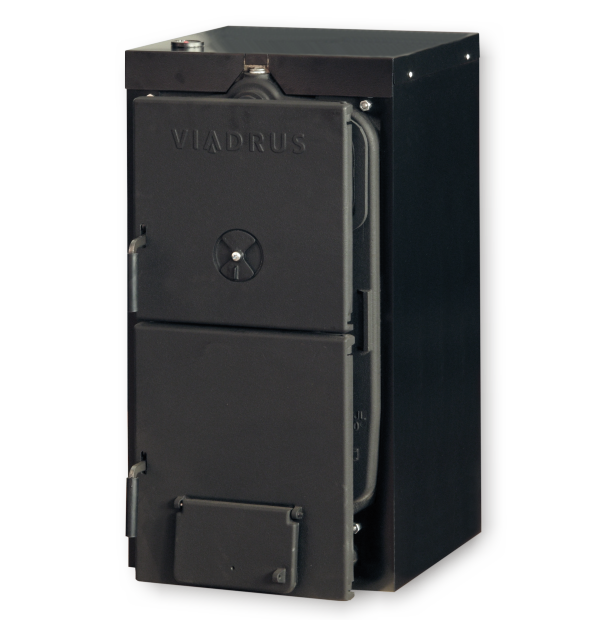

Liatinové kotly VIADRUS U22 Basic

4- až 10-článkové liatinové kotly VIADRUS U22 Basic

Liatinové kotly VIADRUS

Liatinové kotly VIADRUS U22 BASIC sú nízkoteplotné teplovodné kotly na spaľovanie tuhých palív (koks, uhlie, drevo). Tento kotol je vhodný pre otvorené aj uzavreté systémy. Kotol je vyrábaný ako teplovodný s prirodzeným aj núteným obehom vykurovacej vody s teplotou do 90 °C a pracovným tlakom do 4 bar.

4-, 5-, 6-, 7-, 8-, 9- a 10-článkové kotly VIADRUS U22 BASIC vyhovujú požiadavkám na vykurovanie rodinných domov, obchodov, administratívnych, priemyselných a hospodárskych budov malej a strednej veľkosti.

VIADRUS U22 Basic

Technické údaje kotla VIADRUS U22 BASIC

Rozmery, technické parametre kotla VIADRUS U22 BASIC



Počet článkov ks 4 5 6 7 8 9 10
Hmotnosť kg 252 282 312 347 377 417 448
Objem vodného priestoru dm³ 36,2 40,9 45,6 50,3 55,0 59,7 64,4
Objem spaľovacej komory dm³ 47 60 73 86 99 112 125
Hĺbka spaľovacej komory mm 339 434 529 624 719 814 909
Svetlosť dymovej rúry mm 156 176
Rozmery kotla: výška x šírka mm 974 x 520
Hĺbka mm 750 845 940 1035 1130 1225 1320
Pracovný pretlak vody bar 4
Skúšobný pretlak vody bar 8
Odporúčaná prevádzková teplota vykurovacej vody °C 60 - 90
Odporúčaná teplota kotla °C 60
Hladina hluku dB Nepresahuje hladinu 65 dB (A)
Minimálny komínový ťah mbar 0,16 0,18 0,2 0,22 0,24 0,26 0,28
Prípojky – vykurovacia voda DN 50 (2")
– vratná voda DN 50 (2")

Tepelný výkon kotla

Počet článkov ks 4 5 6 7 8 9 10
Výkon kW 23,3 29,1 34,9 40,7 46,5 52,3 58,1
Účinnosť % 75 - 80
Približná spotreba paliva - koks kg/h 3,21 4,01 4,81 5,60 6,40 7,20 8,00
Výhrevnosť paliva - koks MJ/kg 32
Približná spotreba paliva - uhlie kg/h 3,73 4,66 5,59 6,52 7,45 8,38 9,31
Výhrevnosť paliva - uhlie MJ/kg 27,5
Približná spotreba paliva - drevo kg/h 6,4 8 9,59 11,19 12,79 14,39 15,67
Výhrevnosť paliva - drevo MJ/kg 15
Teplota spalín °C Max. 280

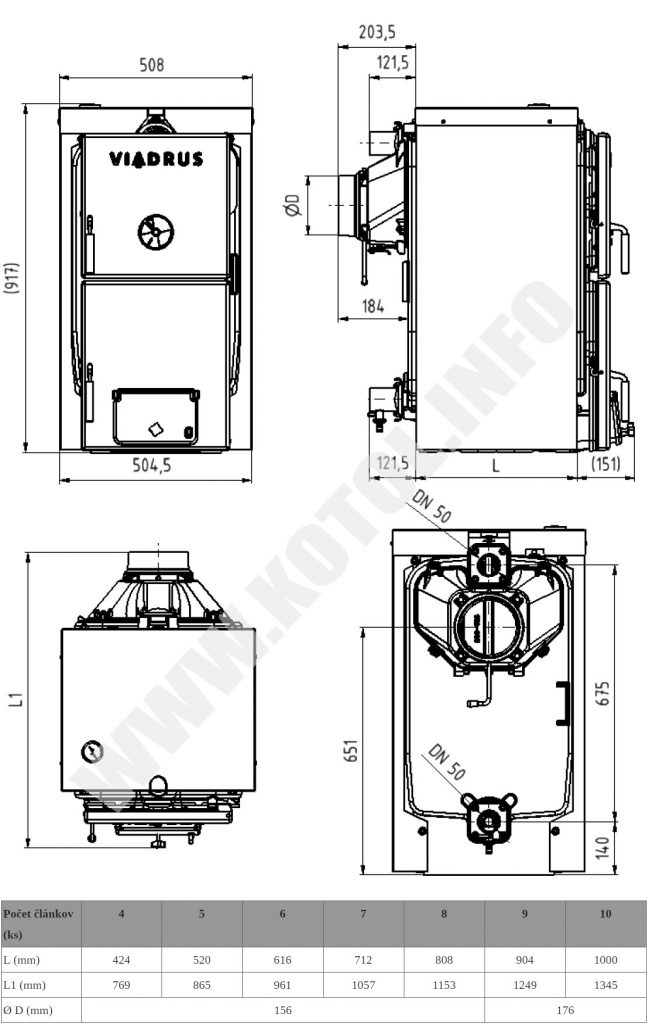

Rozmery kotlov VIADRUS U22 Basic

Štandardné vybavenie kotla VIADRUS U22 BASIC (obsah balenia)*:

Kotlové teleso 1 ks
Kryt kotla 1 ks
Termomanometer 1 ks
Vypúšťací / plniaci kohútik Js 1/2″ 1 ks
Zátka Js 6/4″ slepá 2 ks
Skrutka dusivky 1 ks
Podložky 10,5 12 ks alebo 16 ks (podľa typu)
Matice M10 12 ks alebo 16 ks (podľa typu)
Skrutky do plechu ST 4,8 x 13 4 ks alebo 6 ks (podľa typu)
Príruba vykurovacej vody DN 50 1 ks
Príruba vratnej vody DN 50 s nátrubkom Js 1/2“ pre napúšťací a vypúšťací kohútik 1 ks
Hrdlo termomanometra G 1/2″ 1 ks
Tesnenie Ø 90 x 60 x 3 mm 2 ks
Termostatický regulátor ťahu 1 ks
Technická dokumentácia

PALIVO

KOKS, ČIERNE UHLIE

Najvhodnejším palivom je koks o zrnitosti 40-60 mm, avšak je možné spaľovať aj koks a antracit o zrnení 20-40 mm (orech 2). V prípade dostatočného ťahu komína (0,15 až 0,25 mbar) je možné spaľovať aj nespekavé čierne uhlie o zrnitosti 30-50 mm (orech 1) a zrnitosti 50-80 mm (kocka).

DREVO

Pre dosiahnutie menovitého výkonu kotla je nutné dodržať pri dreve max. vlhkosť 20 %. Prečistenie roštu sa vykonáva tak, aby do popolníka neprepadávalo žeravé palivo. Palivo je nutné skladovať v suchu.

Odporúčané rozmery drevených polien:



Počet článkov45678910
Priemer polena [mm]Ø 40 až 100
Dĺžka polena [mm]270360450540630720810

Ako doplnkové palivo je možné použiť aj iné druhy dreva, ako napr. drevené štiepky, hobliny, piliny, pelety alebo drevené brikety. V prípade kúrenia menšími kusmi dreva (štiepky, hobliny, piliny, pelety) je nutné dať do spodnej časti spaľovacej komory polená, aby nedochádzalo k prepadávaniu paliva do popolníka. Ďalším preložením paliva je možné docieliť rovnomernejšie horenie.

Tieto druhy paliva musia mať výhrevnosť v rozmedzí 12 až 15 MJ/kg a vlhkosť do 20 %, aby nedošlo k zníženiu uvádzaného výkonu kotla.

 Spaľovanie iných látok, napr. odpadkov a plastov, je neprípustné!

Ceny* kotlov VIADRUS U22 Basic s DPH:

Počet článkov 4 5 6 7 8 9 10
Cena za ks v EUR s DPH* 849 884 929 999 1049 1129 1199

Vonkajšie plechové kryty (tepelná izolácia kotla), teplomer a základné príslušenstvo sa dodávajú spolu s kotlom, ale nie sú namontované!

*Uvedené ceny sú bez montáže príslušenstva, inštaláce kotla a dopravy!
Všetky uvedené ilustrácie, rozmery a technické parametre majú iba informačný charakter.
